PS/PSN Series
각주 표준형 근접센서
각주형 근접센서 PS/PSN 시리즈는, 오토닉스가 자체 개발한 전용 IC를 채용하여 내 노이즈 성능을 강화하였으며, 다양한 사이즈의 제품으로 사용자 선택의 폭을 넓혔습니다.
■ 주요특징
• 전용 IC 채용으로 내 노이즈 성능 강화
• 전원 역 접속 보호회로 내장(DC 3선식)
• 서지 보호회로 내장
• 과전류 보호회로 내장(DC Type)
• 긴 수명과 고 신뢰성 및 경제성과 간편한 작업성
• 적색 표시등에 의한 동작 유·무 식별
• IP67 보호구조(IEC 규격)
• 직류 2선식
※ 기존 PST17 타입의 성능과 디자인을 업그레이드하여 PSNT17로 모델명이 변경됨.
※ Normally Closed 타입의 케이스 색상이 주황색에서 회색으로 변경됨.
모델명 | PSNT17-5DO | PSNT17-5DOU |
검출거리 | 5mm | |
응차거리 | 검출거리의 10% 이하 | |
표준검출체 | 18x18x1mm(철) | |
설정거리 | 0~3.5mm | |
전원전압 | 12-24VDC | |
누설전류 | 0.6mA 이하 | |
응답주파수(※1) | 700Hz | |
잔류전압 | 3.5V 이하 | |
온도의영향 | 사용주위온도 범위에서 20℃일 때 검출거리의 ±10% 이하 | |
제어출력 | 2~100mA | |
절연저항 | 50MΩ이상(500VDC 메거) | |
내전압 | 1500VAC 50/60Hz에서1분간 | |
내진동 | 10~55Hz(주기 1분간) 복진폭 1mm X, Y, Z 각 방향 2시간 | |
내충격 | 500m/s2 (50G) X, Y, Z 각 방향 3회 | |
표시등 | 동작 표시등 (적색 LED) | |
사용주위온도 | -25~70℃ (단, 결빙되지 않는 상태) | |
보존온도 | -30~80℃ (단, 결빙되지 않는 상태) | |
사용주위습도 | 35~95%RH(단, 결로되지 않은 상태) | |
보호회로 | 서지 보호회로, 과전류 보호회로 | |
보호구조 | IP67(IEC 규격) | |
배선사양 | ø4mm, 2심, 길이:2m | |
획득규격 | CE | |
중량 | 약71g | |
(※1)응답주파수는 평균값입니다. 측정조건은 표준검출물체를 이용하며, 검출체의 간격은 표준검출물체의 2배로 하고 설정거리는 검출거리의 1/2로 합니다.
※중량은 포장박스를 제외한 무게입니다.
• 직류 3선식
※기존 PS17 타입의 성능과 디자인을 업그레이드하여 PSN17로 모델명이 변경됨.
※PNP 출력 타입의 케이스 색상이 주황색에서 회색으로 변경됨. 단 PS50 타입은 제외.
모델명 | PS12-4DN | PSN17-5DN | PSN17-8DN | PSN17-8DN-F | PSN30-10DN | PSN30-15DN PSN30-15DP PSN30-15DN2 | PSN40-20DN PSN40-20DP PSN40-20DN2 PSN40-20DP2 | PS50-30DN |
검출거리 | 4mm | 5mm | 8mm | 5mm | 10mm | 15mm | 20mm | 30mm |
응차거리 | 검출거리의 10% 이하 | |||||||
표준검출체 | 12x12x 1mm(철) | 18x18x1mm(철) | 25x25x1mm(철) | 30x30x1mm(철) | 45x45x 1mm(철) | 60x60x 1mm(철) | 90x90x 1mm(철) | |
설정거리 | 0-2.8mm | 0~3.5mm | 0~5mm | 0~3.5mm | 0~7mm | 0~10.5mm | 0~14mm | 0~21mm |
전원전압 | 12-24VDC(10-30VDC) | |||||||
소비전류 | 10mA 이하 | |||||||
응답주파수 | 500Hz | 700Hz | 200Hz | 350 Hz | 250Hz | 200Hz | 100Hz | 50Hz |
잔류전압 | 1.5V 이하 | |||||||
온도의영향 | 사용 주위온도 범위에서 20℃일 때 검출거리의 ±10% 이하 | |||||||
제어출력 | 200mA 이하 | |||||||
절연저항 | 50MΩ 이상(500VDC 메거) | |||||||
내전압 | 1500VAC 50/60Hz에서 1분간 | |||||||
내진동 | 10~55Hz(주기 1분간) 복진폭 1mm X, Y, Z 각 방향 2시간 | |||||||
내충격 | 500m/s2 (50G) X, Y, Z 각 방향 3회 | |||||||
표시등 | 동작 표시등 (적색 LED) | |||||||
사용주위온도 | -25~70℃ (단, 결빙되지 않는 상태) | |||||||
보존온도 | -30~80℃ (단, 결빙되지 않는 상태) | |||||||
사용주위습도 | 35~95%RH(단, 결로되지 않는 상태) | |||||||
보호회로 | 서지 보호회로, 전원 역접속 보호회로, 과전류 보호회로 | |||||||
보호구조 | IP67(IEC 규격) | |||||||
배선사양 | ø4mm, 3심, 길이:2m | ø5mm, | ||||||
(AWG22, 소선 지름: 0.08mm, 소선수: 60, 절연체 외경: ø1.25mm) | ||||||||
재질 | 케이스: 내열 ABS, 일반형 케이블(흑색): 폴리염화비닐(PVC) | |||||||
획득규격 | CE | |||||||
중량 | 약 62g | 약 71g | 약 70g | 약 111g | 약 158g | 약 220g | ||
• 교류 2선식
※Normally Closed 타입의 케이스 색상이 주황색에서 회색으로 변경됨.
모델명 | PSN25-5AO | PSN30-10AO | PSN30-15AO | PSN40-20AO |
검출거리 | 5mm | 10mm | 15mm | 20mm |
응차거리 | 검출거리의 10% 이하 | |||
표준검출체 | 25 x 25 x 1mm(철) | 30 x 30 x 1mm(철) | 45 x 45 x 1mm(철) | 60 x 60 x 1mm(철) |
설정거리 | 0 ~ 3.5mm | 0 ~ 7mm | 0 ~ 10.5mm | 0 ~ 14mm |
전원전압 | 100-240VAC (85-264VAC) | |||
누설전류 | 2.5mA 이하 | |||
응답주파수(※1) | 20Hz | |||
잔류전압 | 10V 이하 | |||
온도의영향 | 사용주위온도 범위에서 20℃일 때 검출거리의 ±10% 이하 | |||
제어출력 | 5 ~ 200mA | |||
절연저항 | 50MΩ 이상(500VDC 메거) | |||
내전압 | 1500VAC 50/60Hz에서 1분간 | |||
내진동 | 10 ~ 55Hz(주기1분간) 복진폭 1mm X, Y, Z 각 방향 2시간 | |||
내충격 | 500m/s2 (50G) X, Y, Z 각 방향 3회 | |||
표시등 | 동작 표시등 (적색 LED) | |||
사용주위온도 | -25 ~ 70℃ (단, 결빙되지 않는 상태) | |||
보존온도 | -30 ~ 80℃ (단, 결빙 되지 않는 상태) | |||
사용주위습도 | 35 ~ 95%RH(단, 결로되지 않는 상태) | |||
보호회로 | 서지 보호회로 내장 | |||
보호구조 | IP67(IEC 규격) | |||
배선사양 | ø4mm, 2심, 길이:2m(AWG22, 소선 지름:0.08mm, 소선수:60, 절연체 외경: ø1.25mm) | |||
획득규격 | CE | |||
중량 | 약 65g | 약 106g | 약 152g | |
※1: 응답주파수는 평균값입니다. 측정조건은 표준검출물체를 이용하며, 검출체의 간격은 표준검출물체의 2배로 하고 설정거리는 검출거리의 1/2로 합니다.
※내환경성의 사용조건은 결빙 또는 결로되지 않는 상태입니다.
※중량은 포장박스를 제외한 무게입니다.
배송안내
- 제품은 로젠택배로 발송되며 화물 발송 및 퀵서비스는 별도 문의 주시기 바랍니다.
- 배송비는 3,000원이며 제주도 및 도서,산간 일부지역은 배송비가 추가됩니다. (70,000원 이상 구매시 기본 배송료 무료)
- 평일 오후 2시까지 결제가 완료된 주문건에 대해 우선 발송 됩니다. (재고 부족의 경우는 제외)
- 상품의 평균 배송일은 입금 확인 후 2~3 영업일 정도 소요되나 주문 제작 상품의 경우 재고 여부에 따라 소요일이 추가될 수 있습니다. (별도 안내)
교환 및 반품안내
- 전자 제품 특성상 상품을 개봉 하셨을 경우 사용하신 걸로 판단하여 상품 수령 후 7일 이내라도 교환이 불가능합니다.
- 고객 변심에 의한 교환, 반품은 고객께서 왕복 배송비를 부담하셔야 합니다. (제품의 하자, 배송 오류는 제외)
- 반품 / 교환 / 환불시 꼭 먼저 연락을 주신 후, 처리 내용을 기재하신 종이를 첨부하여 택배를 보내주시기 바랍니다.
환불안내
- 반환된 상품에 문제가 없는 것이 확인되면 환불이 되며, 원 결제하신 수단으로 환불 됩니다.
(카드 결제의 경우 카드 결제가 취소되며, 고객님에게 환불되기까지 카드사 영업일로 2~3일 소요됩니다.)
AS안내
- 먼저 전화 또는 메일로 문의 주신 후 제품을 발송해 주시기 바랍니다.

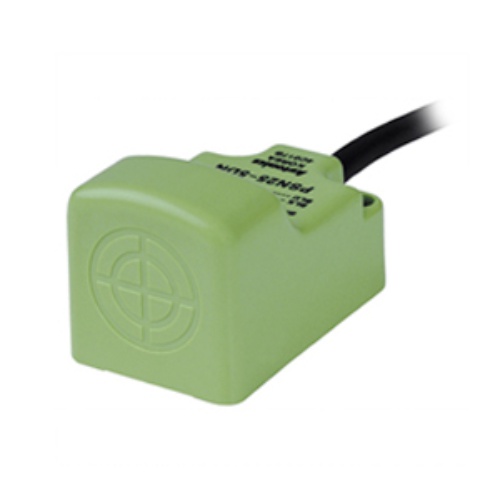

이미지 확대보기PSN17-5DC
